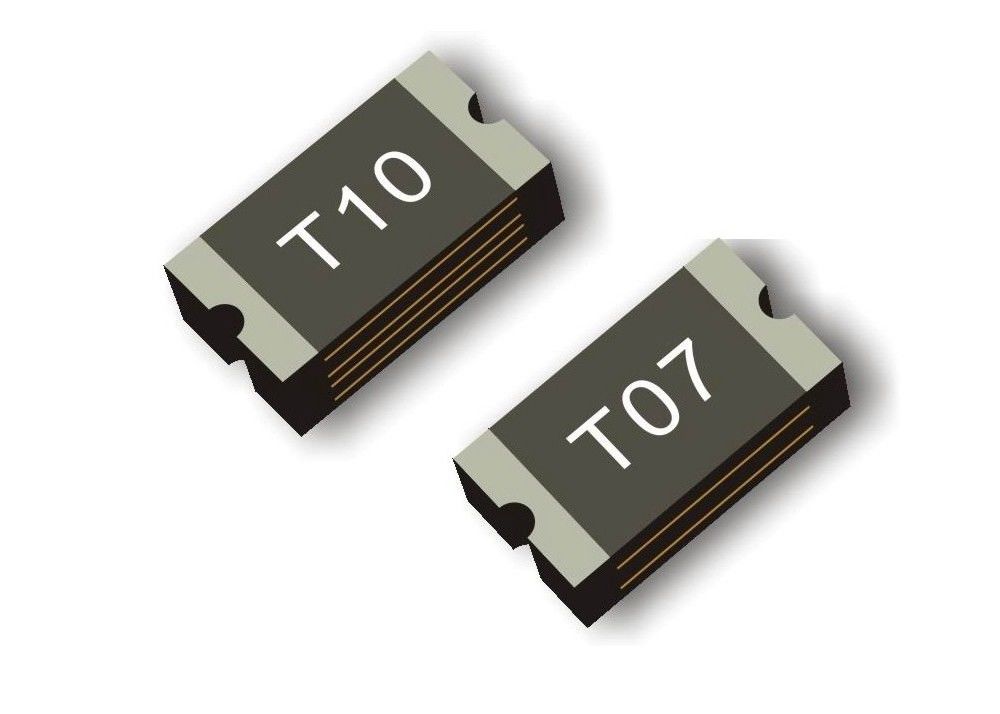

অটোমেটেড অ্যাসেমব্লিং সারফেস মাউন্ট লো প্রোফাইল মিনি ফিউজ

অটোমেটেড অ্যাসেমব্লিং সারফেস মাউন্ট লো প্রোফাইল মিনি ফিউজ

পণ্যের বিবরণ:

সাক্ষ্যদান: UL,TUV,CSA,RoHS
মডেল নম্বার: এনএসএমডি 500

প্রদান:

ন্যূনতম চাহিদার পরিমাণ: 3500 পিসি
মূল্য: USD 0.03 to 0.05 Per Pieces
প্যাকেজিং বিবরণ: টেপ, প্রতি রিলে 3500 পিস
ডেলিভারি সময়: 10 কর্মদিবস
পরিশোধের শর্ত: টি / টি
যোগানের ক্ষমতা: প্রতি মাসে 350,000,000 টুকরা
ভালো দাম যোগাযোগ

বিস্তারিত তথ্য

নাম টাইপ করুন: সারফেস মাউন্ট ফিউস ক্রিয়া: পুনর্বাসনেরযোগ্য
অপারেশন বর্তমান: 0.05A (0.05A ~ 2.0A) সর্বাধিক ভোল্টেজ: 6 ভি ~ 60 ভি
তাপমাত্রা সীমা: -40 ℃ থেকে 85 ℃ ট্রিপ কারেন্ট: 0.15A
রেটেড ভোল্টেজ: 60 ভিডিসি সর্বাধিক বর্তমান: 10A
সাধারণ শক্তি: 0.4W ট্রিপ-বর্তমানের সর্বাধিক সময়: 0.25A
ভ্রমণের সর্বোচ্চ সময় - সময়: 1.50 সেকেন্ড প্রতিরোধ সহনশীলতা: 2.5 ওহম
প্রতিরোধ সহনশীলতা R1max: 40 ওহম অনুমোদন: UL, TUV, CSA, RoHS
লক্ষণীয় করা:

রিসেটেবল লো প্রোফাইল মিনি ফিউজ

,

60 ভি এসএমডি পিটিসি রিসেটেবল ফিউজ

,

50 এমএ এসএমডি পিটিসি রিসেটেবল ফিউজ

পণ্যের বর্ণনা

অটোমেটেড অ্যাসেমব্লিং সারফেস মাউন্ট লো প্রোফাইল মিনি ফিউজ



অটোমেটেড সমাবেশের জন্য দ্রুত ট্রিপিং রিসেটেবল সলিড স্টেট এসএমডি পলিমার পিটিসি ডিভাইসগুলি সারফেস মাউন্ট ফিউজ 1206 50 এমএ 60 ভি





এজেন্সি অনুমোদন



এজেন্সি অনুমোদনগুলি: উল, সিএসএ, টিইউভি
নিয়ন্ত্রণ / মান: RoHS 2.0 (2011/65 / সিই)



______________________________________________________________________________________Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhm ডাউনলোড করুন________





পণ্যের মাত্রা এবং চিহ্নিতকরণ (ইউনিট: মিমি)



অটোমেটেড অ্যাসেমব্লিং সারফেস মাউন্ট লো প্রোফাইল মিনি ফিউজ 1



পি / এন

চিহ্নিত করা হচ্ছে



ডি
নূন্যতম। সর্বাধিক নূন্যতম। সর্বাধিক নূন্যতম। সর্বাধিক নূন্যতম।
এনএসএমডি 500 টি 0 ৩.০০ 3.40 1.40 1.80 0.80 1.20 0.25
এনএসএমডি010 টি 1 ৩.০০ 3.40 1.40 1.80 0.80 1.20 0.25
এনএসএমডি012 টি01 ৩.০০ 3.40 1.40 1.80 0.80 1.20 0.25
এনএসএমডি020 টি02 ৩.০০ 3.40 1.40 1.80 0.60 1.00 0.25
এনএসএমডি025 টি03 ৩.০০ 3.40 1.40 1.80 0.60 1.00 0.25
NSMD035 টি04 ৩.০০ 3.40 1.40 1.80 0.60 1.00 0.25
এনএসএমডি050 টি05 ৩.০০ 3.40 1.40 1.80 0.60 1.00 0.25
এনএসএমডি075 টি07 ৩.০০ 3.40 1.40 1.80 0.45 0.85 0.25
এনএসএমডি 100 টি 10 ৩.০০ 3.40 1.40 1.80 0.80 1.20 0.25
NSMD110 টি 10 ৩.০০ 3.40 1.40 1.80 0.80 1.20 0.25
NSMD150 টি 15 ৩.০০ 3.40 1.40 1.80 0.80 1.20 0.25
NSMD175 টি ২০ ৩.০০ 3.50 1.40 1.80 0.80 1.20 0.25
এনএসএমডি 200 টি ২০ ৩.০০ 3.50 1.40 1.80 0.80 1.20 0.25





বৈদ্যুতিক বৈশিষ্ট্য



পি / এন আইএইচ, (এ) আইটি,(ক) ভিম্যাক্স, (ভি) আইম্যাক্স, (এ) (ক) (সেকেন্ড) পিডি টাইপ (ডাব্লু) (Ω)
স্মৃতি আর 1 ম্যাক্স
এনএসএমডি 500 0.05 0.15 60 10 0.25 1.50 0.40 2.500 40.00
এনএসএমডি010 0.10 0.25 30 10 0.50 1.20 0.40 1.400 15.00
এনএসএমডি012 0.12 0.29 30 10 1.00 0.20 0.40 1.350 8.500
এনএসএমডি020 0.20 0.46 24 10 1.00 0.60 0.60 0.600 2.600
এনএসএমডি025 0.25 0.55 16 10 1.25 0.60 0.60 0.400 2.400
NSMD035 0.35 0.75 40 8.00 0.10 0.60 0.300 1.200
এনএসএমডি050 0.50 1.00 13.2 40 8.00 0.10 0.40 0.150 0.750
এনএসএমডি075 0.75 1.50 100 8.00 0.10 0.40 0.100 0.400
এনএসএমডি 100 1.00 2.00 100 8.00 0.10 0.60 0.060 0.280
NSMD110 1.10 2.20 100 8.00 0.10 0.60 0.060 0.280
NSMD150 1.50 ৩.০০ 100 8.00 0.30 0.60 0.030 0.170
NSMD175 1.75 3.50 100 8.00 1.00 0.70 0.020 0.12
এনএসএমডি 200 2.00 ৪.০০ 100 8.00 1.00 0.70 0.020 0.120

আইএইচ = বর্তমান ধরে রাখুন: সর্বাধিক স্রোত যেখানে ডিভাইসটি 25 ডিগ্রি এখনও বায়ুতে ভ্রমণ করবে না।
আইটি = ট্রিপ বর্তমান: সর্বনিম্ন বর্তমান যেখানে ডিভাইসটি সর্বদা 25 ℃ এখনও বায়ুতে ভ্রমণ করবে।
Vmax = সর্বাধিক ভোল্টেজ ডিভাইস রেট করা বর্তমানের ক্ষতি ছাড়াই সহ্য করতে পারে।
আইম্যাক্স = সর্বোচ্চ ফল্ট বর্তমান ডিভাইস রেটযুক্ত ভোল্টেজের ক্ষতি ছাড়াই প্রতিরোধ করতে পারে।
টিটিআরপি = নির্ধারিত বর্তমানের ভ্রমণের সর্বাধিক সময়।
পিডিটিপ = টিপিক্যাল পাওয়ার বিলুপ্তি: রাষ্ট্রীয় বায়ুমণ্ডলে যখন ডিভাইস দ্বারা বিদ্যুতের সাধারণ পরিমাণ বিচ্ছুরিত হয়।
রিমিন = ট্রিপিংয়ের আগে 25 at এ সর্বনিম্ন ডিভাইস প্রতিরোধের।
R1max = সর্বাধিক ডিভাইস প্রতিরোধের 1 ঘন্টা পোস্ট রিফ্লো নন্ট্রিপড অবস্থায় পরিমাপ করা হয়।


বৈশিষ্ট্য

ছোট আকারের 1206
দ্রুত ট্রিপিং পুনরায় সেটযোগ্য সার্কিট সুরক্ষা
স্বয়ংক্রিয় সমাবেশের জন্য সারফেস মাউন্ট প্যাকেজিং
এজেন্সি স্বীকৃতি: উল, সিএসএ, টিইউভি
RoHS কমপ্লায়েন্ট (সীসা মুক্ত) পণ্য
অ্যাপ্লিকেশন: সমস্ত উচ্চ ঘনত্ব বোর্ড
পণ্যের বৈশিষ্ট্য: ছোট উপরিভাগের মাউন্ট, সলিড স্টেট, স্ট্যান্ডার্ড এসএমডি ডিভাইসের চেয়ে দ্রুত ভ্রমণের সময়, স্ট্যান্ডার্ড এসএমডি ডিভাইসের তুলনায় নিম্ন প্রতিরোধের
অপারেশন বর্তমান: 0.05A ~ 2.0A
সর্বাধিক ভোল্টেজ: 6V ~ 60V
তাপমাত্রার ব্যাপ্তি: -40 ℃ থেকে 85 ℃ ℃


তাপীয় বিপর্যস্ত বক্ররেখা

অটোমেটেড অ্যাসেমব্লিং সারফেস মাউন্ট লো প্রোফাইল মিনি ফিউজ 2





সাধারণত 25 trip এ ভ্রমণের সময় ℃



ট্রিপ টু ট্রিপ কার্ভগুলি নকল অ্যাপ্লিকেশন পরিবেশে কোনও ডিভাইসের সাধারণ কর্মক্ষমতা উপস্থাপন করে।অন্যান্য ভেরিয়েবলের প্রভাবের কারণে নির্দিষ্ট গ্রাহক অ্যাপ্লিকেশনগুলিতে প্রকৃত কর্মক্ষমতা এই মানগুলির থেকে পৃথক হতে পারে।

অটোমেটেড অ্যাসেমব্লিং সারফেস মাউন্ট লো প্রোফাইল মিনি ফিউজ 3





প্যাকেজিং



মডেল প্রশ্ন'ty / Reel

NSMD005 ~ NSMD012 ; NSMD100 ~ NSMD200 3500 pcs

এনএসএমডি 020 । এনএসএমডি075 4000 পিসি





তাপমাত্রা নির্ধারণের চার্ট - আমি ধারণ করি (এমপিএস)



পি / এন পরিবেষ্টনকারী অপারেটিং তাপমাত্রা
-40 ℃ -20 ℃ 0 25 ℃ 40 ℃ 50 ℃ 60 ℃ 70 ℃ 85 ℃
এনএসএমডি 500 0.08 0.07 0.06 0.05 0.05 0.04 0.04 0.03 0.03
এনএসএমডি010 0.16 0.14 0.13 0.10 0.09 0.08 0.08 0.07 0.06
এনএসএমডি012 0.19 0.17 0.15 0.12 0.11 0.10 0.09 0.08 0.07
এনএসএমডি020 0.30 0.27 0.24 0.20 0.18 0.16 0.14 0.12 0.11
এনএসএমডি025 0.38 0.34 0.30 0.25 0.23 0.20 0.18 0.15 0.14
NSMD035 0.51 0.46 0.40 0.35 0.30 0.27 0.24 0.22 0.18
এনএসএমডি050 0.76 0.68 0.59 0.50 0.44 0.40 0.35 0.32 0.26
এনএসএমডি075 1.11 1.00 0.85 0.75 0.67 0.61 0.52 0.50 0.42
এনএসএমডি 100 1.60 1.40 1.30 1.00 0.90 0.80 0.75 0.70 0.60
NSMD110 1.64 1.46 1.30 1.10 0.92 0.83 0.80 0.65 0.52
NSMD150 2.20 1.99 1.77 1.50 1.34 1.23 1.10 1.01 0.84
NSMD175 2.57 2.32 2.07 1.75 1.56 1.44 1.28 1.18 0.98
এনএসএমডি 200 2.88 2.61 2.28 2.00 1.80 1.66 1.51 1.39 1.19
